Munkakábel toldó "anya"

Munkakábel toldó "anya"

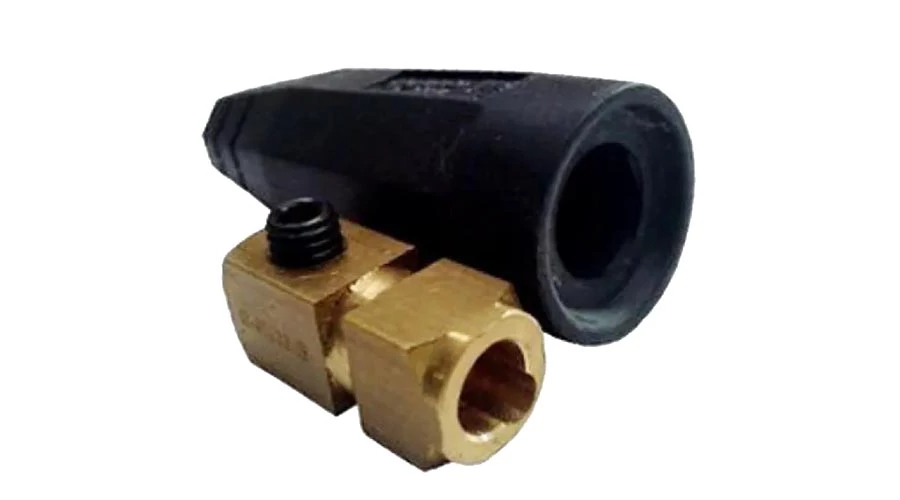

LEÍRÁS: Hardver aljzat ABI-CF "nő" 35-50mm (511.0313)

- Az ABI-CF 35-50 kábelcsatlakozó az ABIPLUG gyorskioldó bajonettcsatlakozó része, amely a hegesztő- vagy visszatérő kábel csatlakoztatására szolgál a hegesztőberendezés ABI-IM paneldugójához, mint pl. valamint az ABI-line SM kábeldugóhoz a hegesztőkábel meghosszabbítása/leválasztása céljából.

- Az ABI-CF 35-50 kábelhüvely egy üreges tetraéderes sárgaréz test, melynek egyik oldalán két menetes furat található a kábel kormányos rögzítéséhez a ház hengeres furatában.

-A ház másik oldalán egy speciális excenteres horonnyal ellátott furat található az ABI-CM bajonettkábel dugó vagy az ABI-IM paneldugó rögzítéséhez. A csatlakozótest rugalmas szigetelőbe van rögzítve.

-A mellékelt réz persely arra szolgál, hogy rögzítse a szabadon álló többerű hegesztőkábel vezetékeit a telepítés során. Az ABI-CF 35-50 aljzat legfeljebb 50 mm2 keresztmetszetű és 300A névleges áramterhelésű hegesztőkábelre szerelhető.

-Kábel keresztmetszet, terhelés: 25-35 mm² – 250A, 35-50 mm² – 300A.
